При движении поршня вверх он начинает закрывать продувочные окна и в точке е (см. круговую диаграмму на рис. 1.2) полностью их перекрывает, поступление воздуха в цилиндр прекращается. Выпускной клапан при этом остается еще открытым, поэтому при перемещении поршня вверх воздух из цилиндра вытесняется в выпускной коллектор, этот процесс называют потерей заряда воздуха. В точке b'(а) выпускной клапан закроется, к этому моменту объем цилиндра уменьшится на величину V"_h. Этот объем называют потерянным рабочим объемом цилиндра. Разность V_h - V"_h называют полезным рабочим объемом цилиндра и обозначают V'_h.

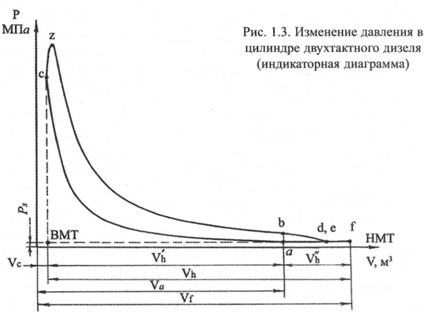

С данного момента начинается процесс сжатия. Давление и температура воздуха в цилиндре по мере перемещения поршня к ВМТ повышаются. В момент, обозначенный на круговой диаграмме точкой нпф, форсунки 5 (2 или 3 на цилиндр) начинают впрыскивать топливо. Давление и температура воздуха к этому моменту достаточны для самовоспламенения топлива. Сгорание топлива начинается в ВМТ (с некоторой задержкой) и продолжается в начальной фазе расширения. Впрыск топлива завершается после ВМТ в момент, обозначенный точкой кпф. Изменение давления в цилиндре показано на рис. 1.3.
